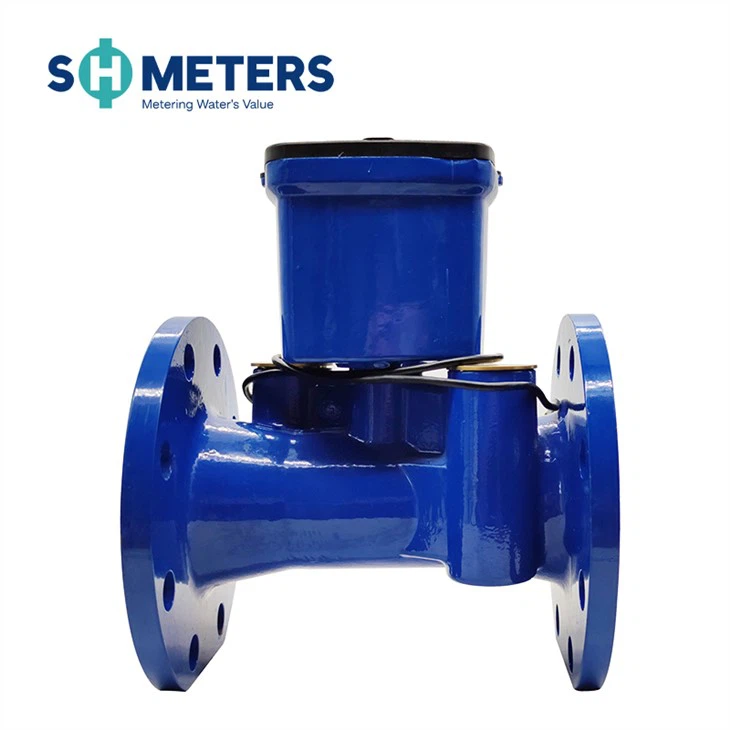

পণ্য বিবরণ
অতিস্বনক জলের মিটার হল অতিস্বনক সময়ের পার্থক্য পদ্ধতি ব্যবহার করে সেন্সরের মধ্য দিয়ে প্রবাহিত জলের পরিমাণ ক্রমাগত পরিমাপ, রেকর্ড এবং প্রদর্শন করার জন্য একটি মিটারিং যন্ত্র। ব্যবহার করার আগে দয়া করে এই ম্যানুয়ালটি সাবধানে পড়ুন, এটি সর্বোত্তম সুবিধার জন্য ব্যবহার করুন এবং অপ্রয়োজনীয় ক্ষতি এড়ান।
প্রযুক্তিগত পরামিতি
|
নামমাত্র ব্যাস(মিমি) |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||||||||||||||
|
সর্বোচ্চ প্রবাহ Q4(m³/ঘণ্টা) |
31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 | ||||||||||||||||||||||||
|
নামমাত্র প্রবাহ Q3(m³/h) |
25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | ||||||||||||||||||||||||
|
ট্রানজিশনাল প্রবাহ Q2(m³/h) |
0.16 | 0.256 | 0.4 | 0.64 | 1.024 | 1.6 | 2.56 | 4.03 | 6.4 | ||||||||||||||||||||||||
|
সর্বনিম্ন প্রবাহ Q1(m³/ঘণ্টা) |
0.1 | 0.16 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 | ||||||||||||||||||||||||
|
স্টার্ট-আপ প্রবাহ (m³/ঘণ্টা) |
0.033 | 0.06 | 0.09 | 0.14 | 0.21 | 0.31 | 0.56 | 0.88 | 1.2 | ||||||||||||||||||||||||
|
সর্বোচ্চ প্রবাহ |
9999999.9 |
||||||||||||||||||||||||||||||||
|
বিপরীত প্রবাহ |
9999999.9 |
||||||||||||||||||||||||||||||||
|
পরিমাপ পরিসীমা |
Q3/Q1, R250(R400 কাস্টমাইজযোগ্য) |
||||||||||||||||||||||||||||||||
|
নির্ভুলতা ক্লাস |
শ্রেণী বি |
||||||||||||||||||||||||||||||||
|
চাপ ক্ষতি শ্রেণী |
0.063 MPa এর থেকে কম বা সমান |
||||||||||||||||||||||||||||||||
|
কাজের চাপ |
1.6 এমপিএ |
||||||||||||||||||||||||||||||||
|
তাপমাত্রা শ্রেণী |
T30 |
||||||||||||||||||||||||||||||||
|
তাপমাত্রা পরিসীমা |
(5~55) ডিগ্রী |
||||||||||||||||||||||||||||||||
|
এনভায়রনমেন্ট ক্লাস |
ইনডোর, ক্লাস বি |
||||||||||||||||||||||||||||||||
|
ইলেক্ট্রোম্যাগনেটিক ক্লাস |
E1 (আবাসিক, বাণিজ্যিক, শিল্প) |
||||||||||||||||||||||||||||||||
|
পাওয়ার সাপ্লাই |
অন্তর্নির্মিত লিথিয়াম ব্যাটারি DC 3.6V |
||||||||||||||||||||||||||||||||
|
ব্যাটারি জীবন |
10 বছর |
||||||||||||||||||||||||||||||||
|
ইনস্টলেশন অবস্থান |
যেকোন কোণ |
||||||||||||||||||||||||||||||||
|
প্রদর্শন |
LCD, 8 সংখ্যা + অতিরিক্ত অক্ষর |
||||||||||||||||||||||||||||||||
|
ফ্লো প্রোফাইল সংবেদনশীলতা ক্লাস |
U10/D5 |
||||||||||||||||||||||||||||||||
|
যোগাযোগ ইন্টারফেস |
RS485 মডবাস/ পালস আউটপুট/GPRS/NB-IOT/লোরাওয়ান |
||||||||||||||||||||||||||||||||
|
সুরক্ষা শ্রেণী |
IP68 |
||||||||||||||||||||||||||||||||
|
সহনীয় স্টোরেজ তাপমাত্রা |
-20~60 ডিগ্রি |
||||||||||||||||||||||||||||||||
|
স্থির শক্তি |
10μA |
||||||||||||||||||||||||||||||||
|
অপারেটিং শক্তি খরচ |
45μA |
||||||||||||||||||||||||||||||||
কাজের নীতি
আল্ট্রাসনিক ওয়াটার মিটার হল একটি নতুন ধরনের ওয়াটার মিটার যা গতির পরিবর্তনের ফলে সৃষ্ট সময়ের পার্থক্য সনাক্ত করতে পারে যখন অতিস্বনক রশ্মি পানির উজানে এবং নিচের দিকে প্রচার করে, বিশ্লেষণ করে এবং পানির প্রবাহের হারের সাথে মোকাবিলা করে এবং তারপর প্রবাহের হার গণনা করে। আরও জল
ইন্টারফেস/যোগাযোগ
অর্ডার দেওয়ার সময় অতিস্বনক ওয়াটার মিটারে অনেকগুলি বিকল্পের মধ্যে একটি আউটপুট থাকবে যা আগে থেকে নির্বাচিত হয়। এই বিভাগটি প্রতিটি আউটপুট বর্ণনা করবে:
Modbus/RS485 আউটপুট
পালস আউটপুট
বেতার আউটপুট
Modbus/RS485 আউটপুট
পালস আউটপুট (ব্যাটারি চালিত)
পালস আউটপুট পরামিতি:
ওপেন-ড্রেন আউটপুট
ভোল্টেজ 3V-24V
নিম্ন-স্তরের একক পালস
পালস সময়কাল: 5 মি.সে
GPRS/NB-IOT ওয়্যারলেস ট্রান্সমিশন
ডেটা কালেক্টর
|
ডেটা নাম |
প্যারামিটার |
|
স্থির শক্তি |
15uA |
|
শক্তি খরচ |
60mA@RX |
|
কন্ট্রোল বক্স |
প্লাস্টিক |
|
অনলাইন পদ্ধতি |
স্পর্শ করুন বা স্বয়ংক্রিয়ভাবে অনলাইনে যান |
|
রিপোর্টিং ব্যবধান |
কত ঘন ঘন ডেটা পাঠাতে হবে: প্রতি তিন দিনে একবার বা দিনে একবার (প্রেরণের ফ্রিকোয়েন্সি যত বেশি হবে, ব্যাটারির আয়ু তত কম হবে) |
|
বিট পাঠানো হচ্ছে |
0.1m³ |
|
পাওয়ার সাপ্লাই |
3.6ভিডিসি |
|
ব্যাটারির ক্ষমতা |
8.5আহ |
|
আপলিংক ইন্টারফেস |
জিপিআরএস/এনবি-আইওটি |
|
ডাউনলিংক ইন্টারফেস |
RS485 |
ডেটা ট্রান্সমিশন ইউনিট
|
ডেটা নাম |
প্যারামিটার |
|
স্থির শক্তি |
15uA |
|
শক্তি খরচ |
60mA@RX |
|
কন্ট্রোল বক্স |
প্লাস্টিক |
|
অনলাইন পদ্ধতি |
স্পর্শ করুন বা স্বয়ংক্রিয়ভাবে অনলাইনে যান |
|
রিপোর্টিং ব্যবধান |
কত ঘন ঘন ডেটা পাঠাতে হবে: 1-144 ঘন্টা সেট করা যেতে পারে (ডিফল্ট দিনে একবার) চাপ সংগ্রহ ডিভাইসের সাথে সংযুক্ত করা যেতে পারে |
|
বিট পাঠানো হচ্ছে |
0.1m³ |
|
পাওয়ার সাপ্লাই |
3.6ভিডিসি |
|
ব্যাটারির ক্ষমতা |
18Ah/36Ah |
|
আপলিংক ইন্টারফেস |
জিপিআরএস/এনবি-আইওটি |
|
ডাউনলিংক ইন্টারফেস |
RS485 |
