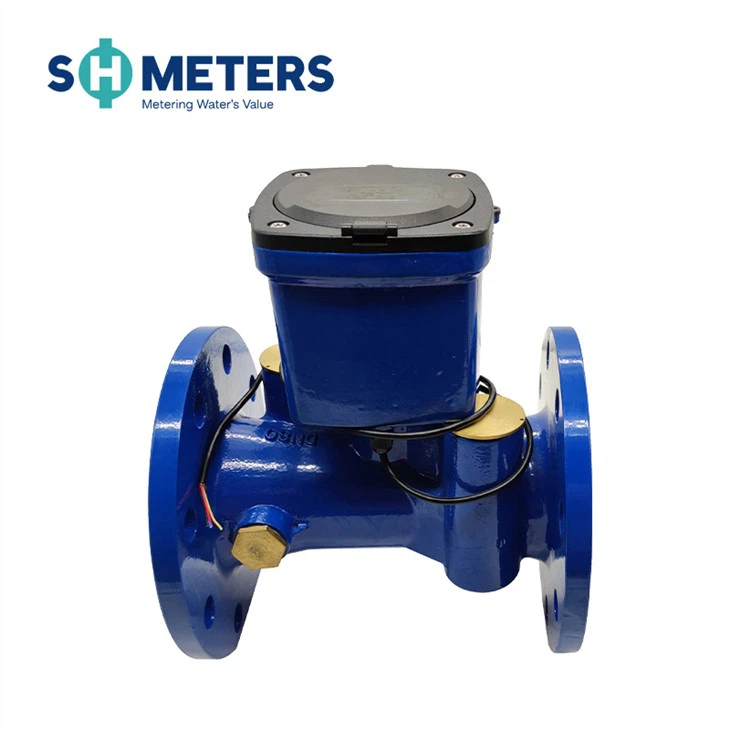

পণ্য বিবরণ
এটি অতিস্বনক সময়ের পার্থক্য পদ্ধতি ব্যবহার করে সেন্সরের মধ্য দিয়ে প্রবাহিত জলের পরিমাণ ক্রমাগত পরিমাপ, রেকর্ড এবং প্রদর্শন করার জন্য একটি মিটারিং যন্ত্র। ব্যবহার করার আগে দয়া করে এই ম্যানুয়ালটি সাবধানে পড়ুন, এটি সর্বোত্তম সুবিধার জন্য ব্যবহার করুন এবং অপ্রয়োজনীয় ক্ষতি এড়ান।
রূপরেখা মাত্রা অঙ্কন
|
নামমাত্র ব্যাস(মিমি) |
দৈর্ঘ্য এল |
প্রস্থ W | হাইট এইচ | ফ্ল্যাঞ্জ সংযোগ | ||
| ফ্ল্যাঞ্জ ব্যাস | বোল্ট সার্কেল ব্যাস | বোল্ট সাইজ-M | ||||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 200 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
ইন্টারফেস/যোগাযোগ
অর্ডার দেওয়ার সময় অতিস্বনক ওয়াটার মিটারে অনেকগুলি বিকল্পের মধ্যে একটি আউটপুট থাকবে যা আগে থেকে নির্বাচিত হয়। এই বিভাগটি প্রতিটি আউটপুট বর্ণনা করবে:
- Modbus/RS485 আউটপুট
- পালস আউটপুট
- বেতার আউটপুট
Modbus/RS485 আউটপুট
পালস আউটপুট (ব্যাটারি চালিত)
- পালস আউটপুট পরামিতি:
- ওপেন-ড্রেন আউটপুট
- ভোল্টেজ 3V-24V
- নিম্ন-স্তরের একক পালস
- পালস সময়কাল: 5 মি.সে
GPRS/NB-IOT ওয়্যারলেস ট্রান্সমিশন
ডেটা কালেক্টর
|
ডেটা নাম |
প্যারামিটার |
|
স্থির শক্তি |
15uA |
|
শক্তি খরচ |
60mA@RX |
|
কন্ট্রোল বক্স |
প্লাস্টিক |
|
অনলাইন পদ্ধতি |
স্পর্শ করুন বা স্বয়ংক্রিয়ভাবে অনলাইনে যান |
|
রিপোর্টিং ব্যবধান |
কত ঘন ঘন ডেটা পাঠাতে হবে: প্রতি তিন দিনে একবার বা দিনে একবার (প্রেরণের ফ্রিকোয়েন্সি যত বেশি হবে, ব্যাটারির আয়ু তত কম হবে) |
|
বিট পাঠানো হচ্ছে |
0.1m³ |
|
পাওয়ার সাপ্লাই |
3.6ভিডিসি |
|
ব্যাটারির ক্ষমতা |
8.5আহ |
|
আপলিংক ইন্টারফেস |
জিপিআরএস/এনবি-আইওটি |
|
ডাউনলিংক ইন্টারফেস |
RS485 |
ডেটা ট্রান্সমিশন ইউনিট
|
ডেটা নাম |
প্যারামিটার |
|
স্থির শক্তি |
15uA |
|
শক্তি খরচ |
60mA@RX |
|
কন্ট্রোল বক্স |
প্লাস্টিক |
|
অনলাইন পদ্ধতি |
স্পর্শ করুন বা স্বয়ংক্রিয়ভাবে অনলাইনে যান |
|
রিপোর্টিং ব্যবধান |
কত ঘন ঘন ডেটা পাঠাতে হবে: 1-144 ঘন্টা সেট করা যেতে পারে (ডিফল্ট দিনে একবার) চাপ সংগ্রহ ডিভাইসের সাথে সংযুক্ত করা যেতে পারে |
|
বিট পাঠানো হচ্ছে |
0.1m³ |
|
পাওয়ার সাপ্লাই |
3.6ভিডিসি |
|
ব্যাটারির ক্ষমতা |
18Ah/36Ah |
|
আপলিংক ইন্টারফেস |
জিপিআরএস/এনবি-আইওটি |
|
ডাউনলিংক ইন্টারফেস |
RS485 |
